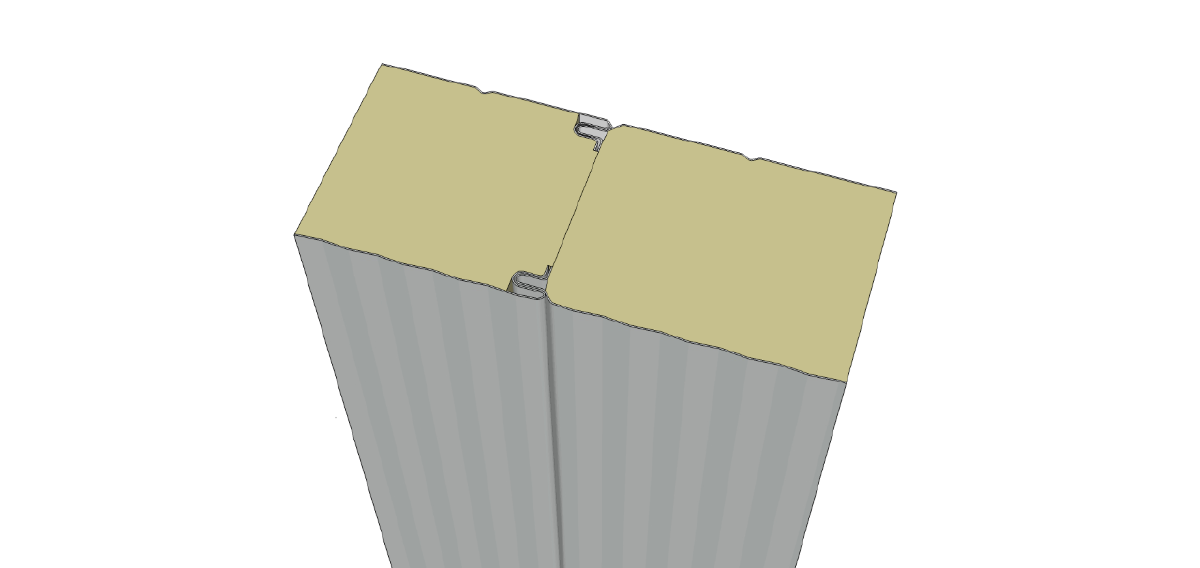

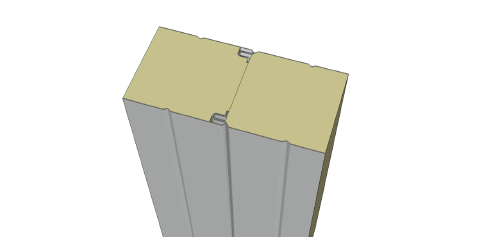

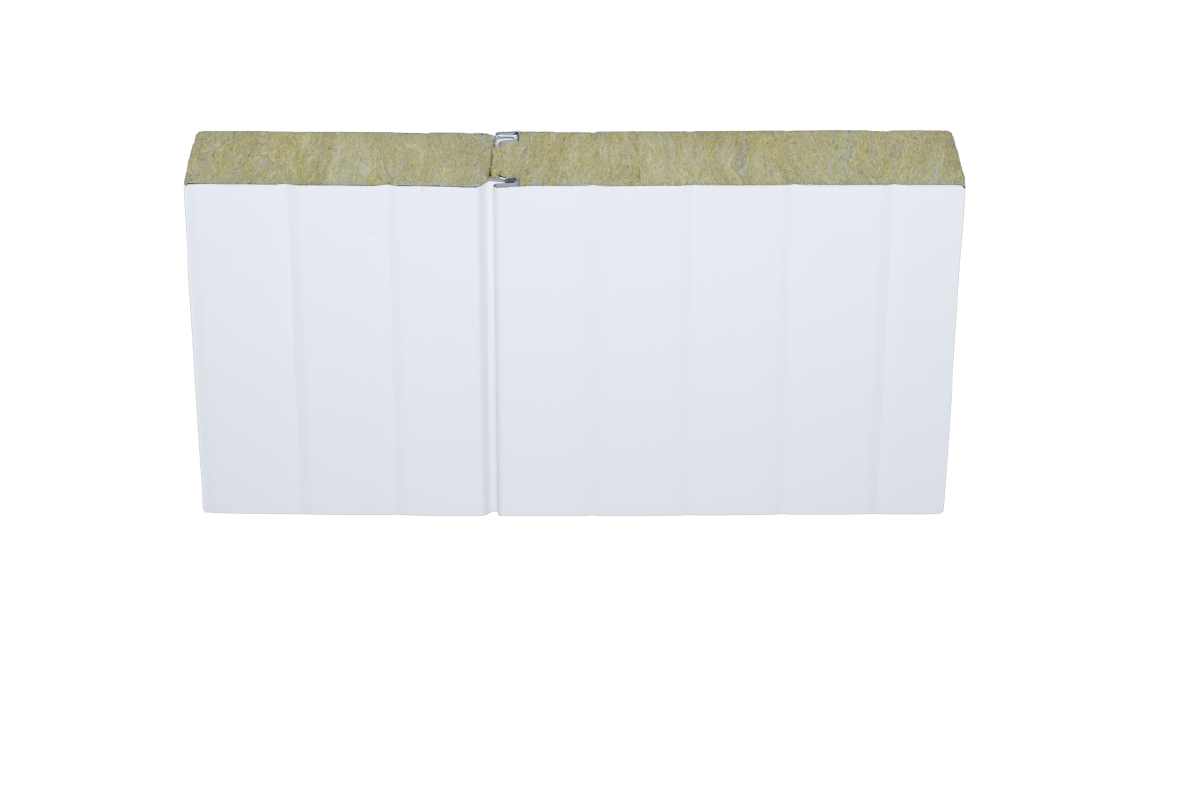

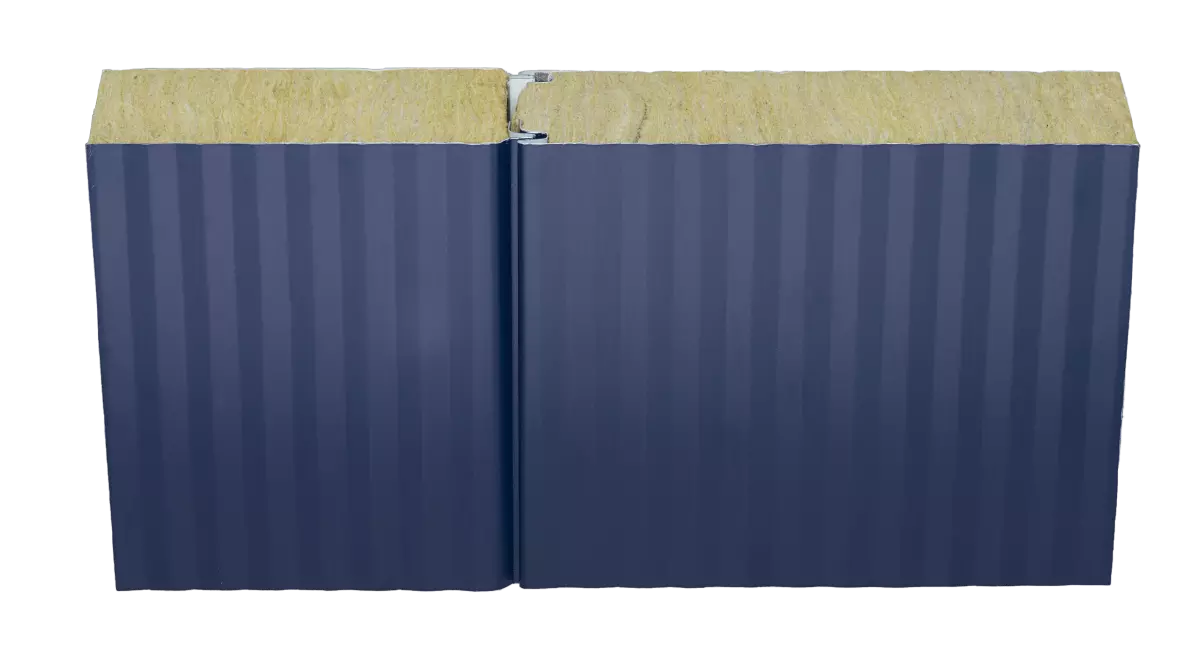

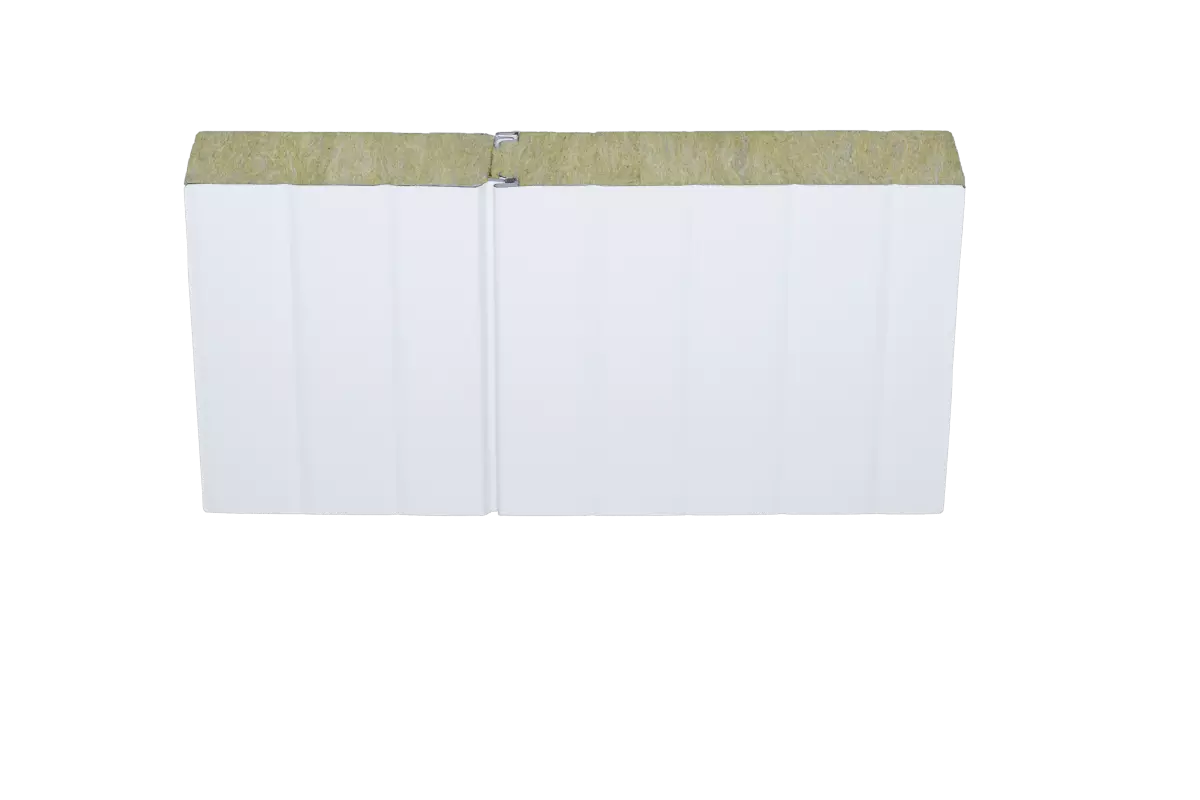

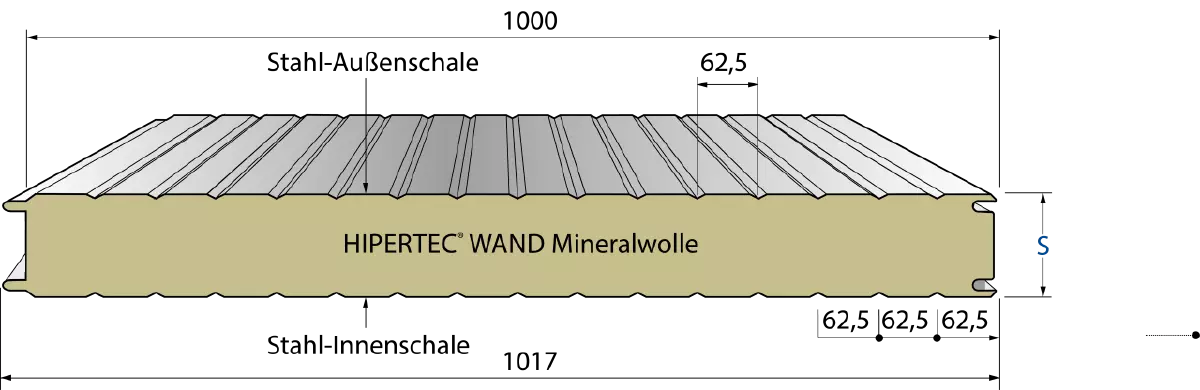

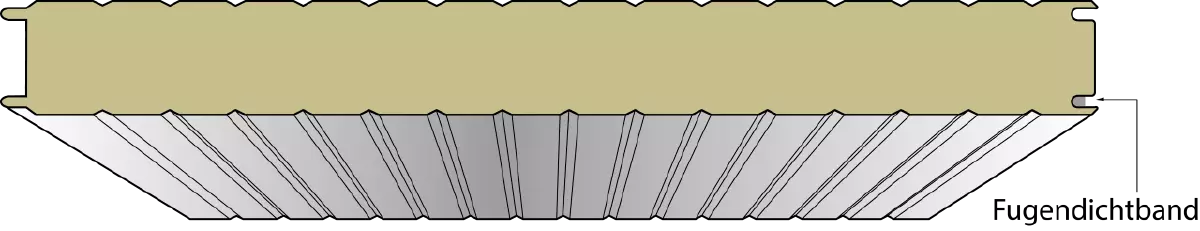

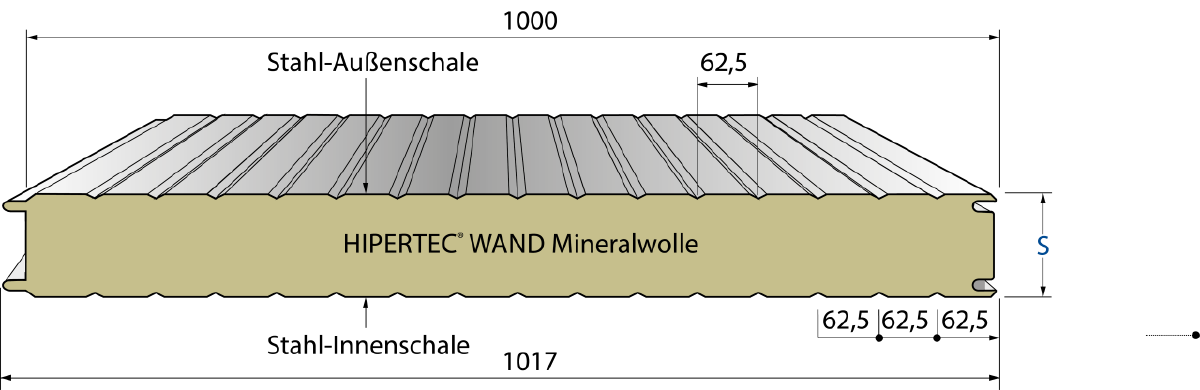

Das Sandwichelement mit einem nichtbrennbaren Dämmkern aus Mineralwolle ist besonders bei hohen Anforderungen an den Brand- und Schallschutz für den Einsatz als Außen- und Innenwand gleichermaßen geeignet. In spezieller Ausführung mit ergänzenden Details erreicht das Element einen Feuerwiderstand von bis zu 120 Minuten. Die Überbrückung großer Stützweiten und die leicht montierbare Längsfuge in Nut- und Federausführung ermöglicht eine besonders wirtschaftliche Montage in vertikaler oder horizontaler Richtung. Die Fasern der Mineralwolle sind senkrecht zur Verkleidungsebene angeordnet. Durch ein besonderes Herstellungsverfahren werden die in Längsrichtung eingelegten Mineralwollstreifen im Verbund ausgerichtet. Die bauphysikalischen Vorzüge durch die hohlraum- und wärmebrückenfreie Verbindung der korrosionsgeschützten Deckschichten mit dem Dämmkern machen das Hipertec Wandelement zu einer zukunftsweisenden Alternative gegenüber mehrschichtigen Systemen. Eine werkseitig aufgebrachte Schutzfolie vermeidet Verschmutzungen und Beschädigungen während Transport, Lagerung und Montage. Große Lieferlängen werden durch den kontinuierlichen Herstellungsprozess ermöglicht. Für zusätzliche Informationen steht Ihnen ein technisches Handbuch zur Verfügung.
weiterlesen >>| Element- bezeichnung | Element- dicke | Außen- deck- schale | Innen- deck- schale | Gewicht | Wärme- durchlass- widerstand | Wärmedurchgangs- koeffizient (Ψ - Fugenfaktor) | |
|---|---|---|---|---|---|---|---|
| s | tN | tN | kg / m² | R | U ohne Ψ | U mit Ψ | |
| mm | mm | mm | kg / m² | m² K / W | W / m² K | W / m² K | |
| HIPERTEC WAND | 60 | 0,60 | 0,60 | 17,0 | 1,34 | 0,711 | 0,731 |
| 80 | 0,60 | 0,60 | 19,2 | 1,79 | 0,537 | 0,548 | |
| 100 | 0,60 | 0,60 | 21,4 | 2,25 | 0,432 | 0,438 | |
| 120 | 0,60 | 0,60 | 23,6 | 2,70 | 0,361 | 0,365 | |
| 150 | 0,60 | 0,60 | 26,9 | 3,38 | 0,290 | 0,292 | |
| 200 | 0,60 | 0,60 | 32,4 | 4,52 | 0,218 | 0,219 | |
| 240 | 0,60 | 0,60 | 36,8 | 5,42 | 0,182 | 0,183 | |
Brandverhalten
Baustoffklasse A2-s1,d0 ; nicht brennbar nach DIN EN 13501-1, Mineralwolle-Dämmkern A1, nicht brennbar, Schmelzpunkt > 1000°C
Feuerwiderstandsfähigkeit
Stützweiten für die Feuerwiderstandsfähigkeit gemäß Brandschutzzulassung Z-19.52-2096
| Vertikal | ||||
Elementdicke s | feuerhemmend EI30 | hochfeuerhemmend EI60 | feuerbeständig EI90 | hochfeuerbeständig EI120 |
| mm | mm | mm | mm | mm |
| 60 | 4000 | - | - | - |
| 80 | 5000 | 3000 * | - | - |
| 100 | 5000 | 5000 | 4000 | 3000 * |
| 120 | 5000 | 5000 | 5000 | 4000 |
| 150 | 5000 | 5000 | 5000 | 5000 |
| ≥ 200 | 5000 | 5000 | 5000 | 5000 |
| Horizontal | ||||
Elementdicke s | feuerhemmend EI30 | hochfeuerhemmend EI60 | feuerbeständig EI90 | hochfeuerbeständig EI120 |
| mm | mm | mm | mm | mm |
| 100 | 5000 | 5000 | 5000 | - |
| 120 | 6000 | 6000 | 5000 | 5000 * |
150 | 6000 | 6000 | 6000 | 5000 * |
≥ 200 | 6000 | 6000 | 6000 | 5000 * |
* in Deutschland nicht anwendbar.
Wärmeleitfähigkeit
λ = 0,044 W/m.K nach DIN 4108 bzw. DIN EN 13165
Die Dämmwerte werden regelmäßig fremdüberwacht und dürfen somit direkt ohne Abminderung angewendet werden.
Luftschalldämmung
Rw ≥ 30 dB
Korrosionsschutz
- Standardausführung mit Außendeckschale: 25 μm Polyester
- Außenschale: Klasse RC3 (geprüft nach DIN EN 10169)
Außenschale: Korrosivitätskategorie C3 entspricht einer mittleren Schutzdauer für Stadt- und Industrieatmosphären mit mäßiger Belastung durch Schwefeldioxid.
(Umgebungsbedingungen und Korrosivitätskategorien nach DIN EN ISO 12944-2)
Standardlängen
> 2,00 m bis 25,00 m, größere Längen auf Anfrage

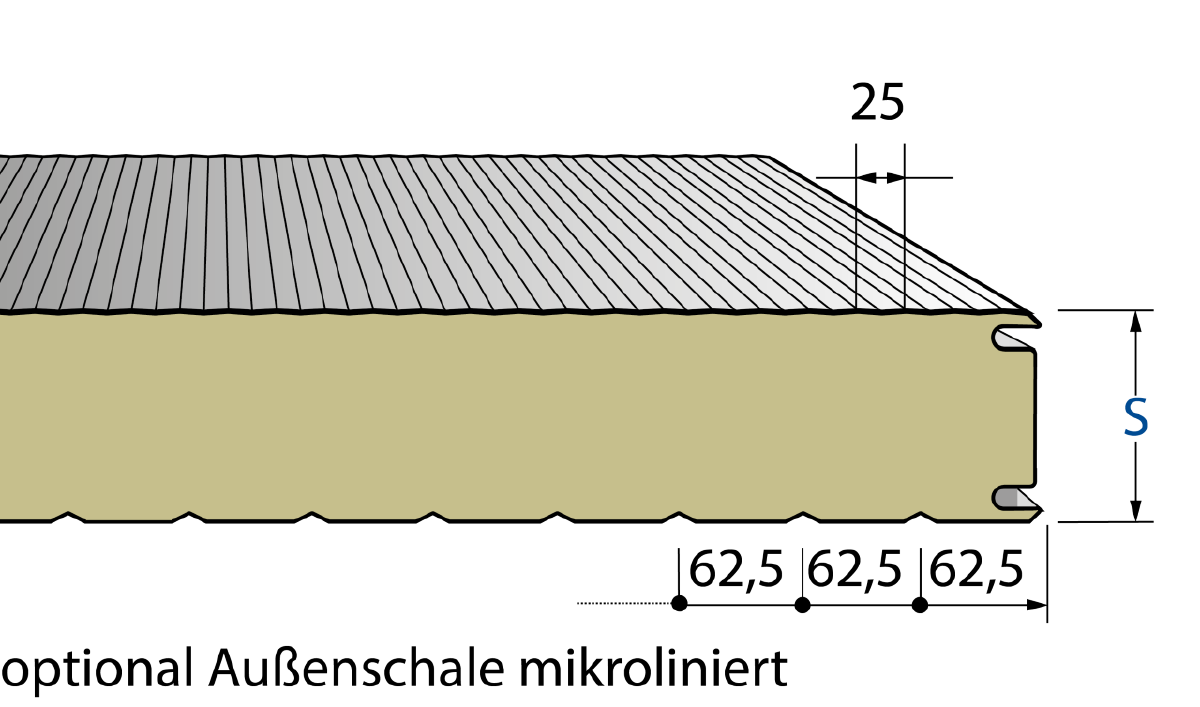

Profilierungsvarianten
Metecno Standardbeschichtungsprogramm
Standardbeschichtung für den Außenbereich
25 μm Polyester
Korrosionsbeständigkeit RC3 nach DIN EN 10169:2010-2
UV-Beständigkeitskategorie RUV2 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 80°C
Die bewährte Polyesterbeschichtung ist ein modernes und wirtschaftliches Beschichtungssystem. Eine Vielzahl von Lösungen lassen sich mit Polyesterlacken aufgrund der
guten Anpassungsfähigkeit in Bezug auf die Farbgebung verwirklichen. Das System hat eine gute Korrosions- und Witterungsbeständigkeit bei normaler Beanspruchung für
die industrielle Nutzung in den Regionen Mitteleuropas und ist somit das meist eingesetzte Beschichtungssystem.
Standardbeschichtung für den Innenbereich
15 μm DU-Polyester
Temperaturbelastung -20° bis 80°C
Die Polyester-Dünnbeschichtung (Standardfarbton ähnlich MC 9002) ist für den üblichen Industriebau im Inneneinsatz für Räume mit normalem Raumklima und normaler
Luftfeuchtigkeit geeignet . Aufgrund der Schichtdicke kann ein gleichmäßiger Farbton nicht gewährleistet werden.
25 μm oder 35 μm PVDF (Polyvinylidenfluorid) - auf Anfrage
Korrosionsbeständigkeit RC3 (25μm) bzw. RC4 (35μm) nach
DIN EN 10169:2010-2 UV-Beständigkeitskategorie RUV4 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 110°C
Diese Beschichtung hat optimale Eigenschaften hinsichtlich der UV- und Witterungsbeständigkeit sowie der Umformbarkeit. Sie ist besonders geeignet für hohe
Anforderungen an die Farbgebung und hat sich außerdem in Gebieten mit schwierigen klimatischen Bedingungen (z. B. Meeresnähe 5-15 km) bestens bewährt.
Unsere Empfehlung für den Außenbereich (Innenbereich)
50 μm PUR-PA (Polyamid modifiziertes Polyurethan) - auf Anfrage
Korrosionsbeständigkeit RC5 nach DIN EN 10169:2010-2
UV-Beständigkeitskategorie RUV4 nach DIN EN 10169:2010-2
Temperaturbelastung -20° bis 80°C
Durch die Polyamidanteile erhält das System eine hohe Oberflächenhärte. Die Beschichtung mit optisch gekörnter Struktur ist dadurch besonders widerstandsfähig
Dicke der Deckschalen
Außendeckschale 0,60 mm (optional: 0,50 mm / 0,75 mm)
Innendeckschale 0,60 mm (optional: 0,40 mm / 0,45 mm / 0,50 mm / 0,75 mm)
Materialien
Standardausführung
- Verzinkter Stahl, Güte S320 GD + Z275
Optional
- Verzinkter Stahl, Güte S350 GD + Z275
- Al Zn 180
- Edelstahl VA 1.4301 (Innenschale)
- Entsprechend der geltenden EU Bauproduktenverordnung, Fertigung nach Sandwichnorm DIN EN 14509, CE-Kennzeichnung gemäß EG-Konformitätszertifikat 0769-CPR-VAS-00420-1
- Allgemeine Bauartengenehmigung Z 10.49-517 bis 11/2024 als selbsttragendes Sandwichelement nach DIN EN14509
- DIBt-Verwendungszulassung Z-19.52-2096 als Sandwichelement zur Errichtung feuerwiderstandsfähiger Bauteile
Die Außendeckschalen sind mit einer abziehbaren Schutzfolie versehen, Elementpakete gegen Verschmutzung mit Folie umreift. Optional sind auf Anfrage auch Paketgewichte mit max. 2,5t oder 1,5t lieferbar.
Containerverladung
Auf Anfrage bieten wir auch für Seefracht die Verpackung der Paneele in 20 Fuß (6,096 m) oder auch 40 Fuß (12,192 m) Containern, mit Entladesystem für das leichte Entladen der Pakete am Bestimmungsort.
Packart
A-seitig
Anzahl Elemente pro Paket (A-seitige Verpackung)
Kerndicke Anzahl *
50 22
60 18
80 14
100 11
120 9
150 7
200 5
240 4
*) Regelanzahl für Standard Paketgewicht 3,5t
